ALFRA Press APS 120

3’800.00 CHF* / Stück

Bedienungsanleitung

Produktnummer:

23004

Max. Rund

25.0 mm

Maultiefe

110 mm

Lieferzeit

2-3 Tage

Max. Langloch

25.0x18.0 mm

Anwendung

Hydraulik-Lochstanzen

Artikelrabattgruppe

2300

Auto-Generate Meta-Information

option_0

Empfohlener Verkaufspreis

4420

● Bestand: Lieferzeit auf Anfrage

Produktnummer: 23004

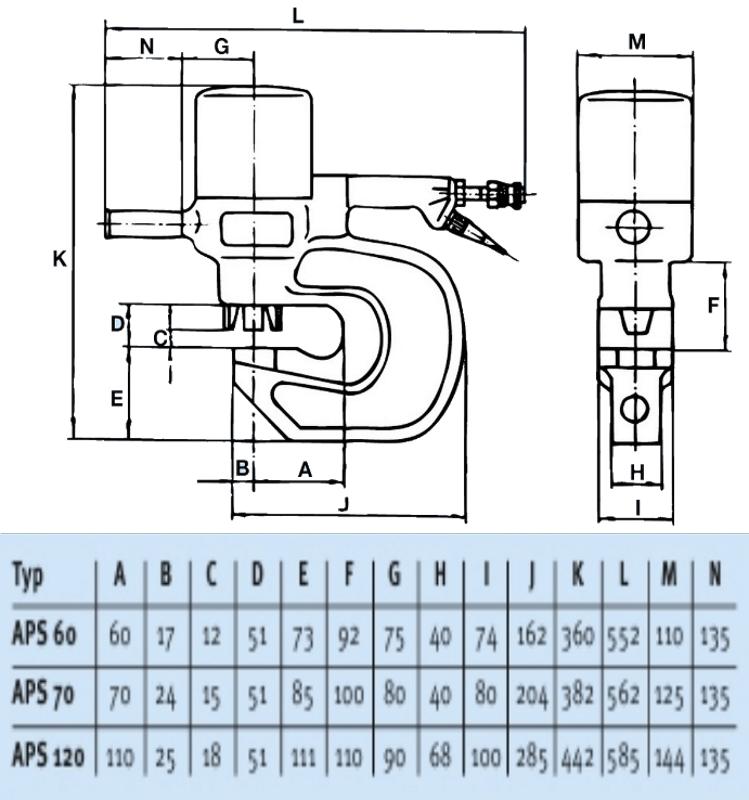

Produktinformationen "ALFRA Press APS 120"

Hydraulischer Stanzbügel mit automatischem Rücklauf mittels Neoprenfeder

Technische Daten:

max. Loch-Ø mm 25 mm
Langloch max. 25 x 18 mm
max. Materialstärke bei DIN S275 16 mm
Gesamtstanzzeit
mit Pumpe AHP-M: 10 sec.
mit Pumpe AHP-L: 7 sec.
Maultiefe 110 mm
max. Druck 700 bar (10.000 psi)
Stanzkraft 44 t
Stempelhub 25 mm
Gewicht 47.3 kg

Lieferumfang:
Stanzbügel, Steuerkabel, Hydraulikschlauch 5 m, Spannschlüssel, je 1 Stempel und Matrize Ø 22 mm, 1 Tiefenanschlag, 1 Aufhängbügel

Passende Videos für den Artikel ALFRA Press APS 120

Hier haben wir hilfreiche Videos für das ALFRA Press APS 120 hinterlegt:

Bedienungsanleitung für den Artikel ALFRA Press APS 120

Produktdetails zum Artikel ALFRA Press APS 120

Produktnummer	23004
Lieferzeit	Auf Anfrage
Max. Rund	25.0 mm
Maultiefe	110 mm
Max. Langloch	25.0x18.0 mm

Technische Daten
