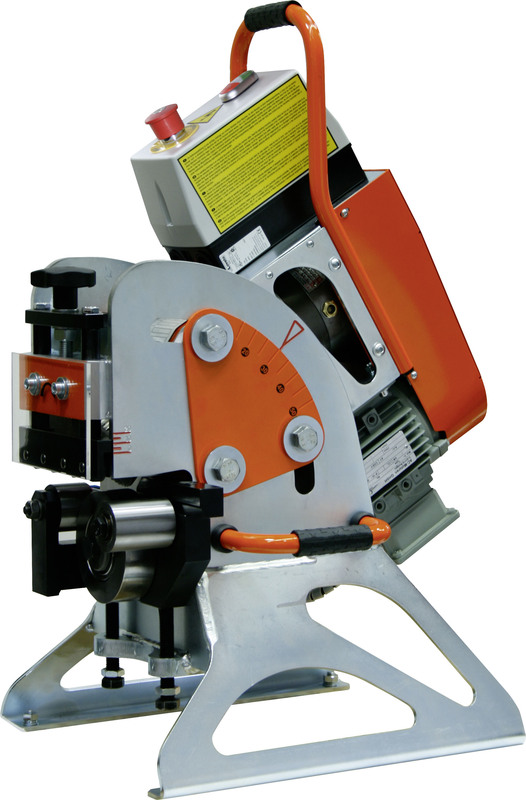

N.KO Automatische Schweißkantenfräse UZ15 RAPID mit Manipulator

10’420.00 CHF* / Stück

Produktnummer:

N-1932

Werkzeug

Abschermesser Ø 100 mm

Leistungsaufnahme

1500 W

Lieferzeit

auf Anfrage

Max. Fasenbreite

0.5 - 15 mm

Auto-Generate Meta-Information

option_0

Anwendung

Entgraten

Artikelrabattgruppe

N-2510

Empfohlener Verkaufspreis

11900

● Bestand: Lieferzeit auf Anfrage

Produktnummer: N-1932

Produktinformationen "N.KO Automatische Schweißkantenfräse UZ15 RAPID mit Manipulator"

zur Herstellung von Schweißkanten im Maschinenbau, Kesselbau, Apparatebau, Schiffsbau,schweißtechnischer Lehrbereich, Behälterbau u.a.
eine transportable, kompakte und äußerst leistungsfähige Schweißkantenfräsmaschine mit einer Leistung bis 15 mm Fasenbreite und stufenlos verstellbarem Fasenwinkel von 15° - 50°.
Die Herstellung der Schweißnaht erfolgt durch Materialabscherung mittels eines
Abschermessers. Das Funktionsprinzip ist sehr effizient und arbeitet laufruhig und geräuscharm.

Universell einsetzbar:

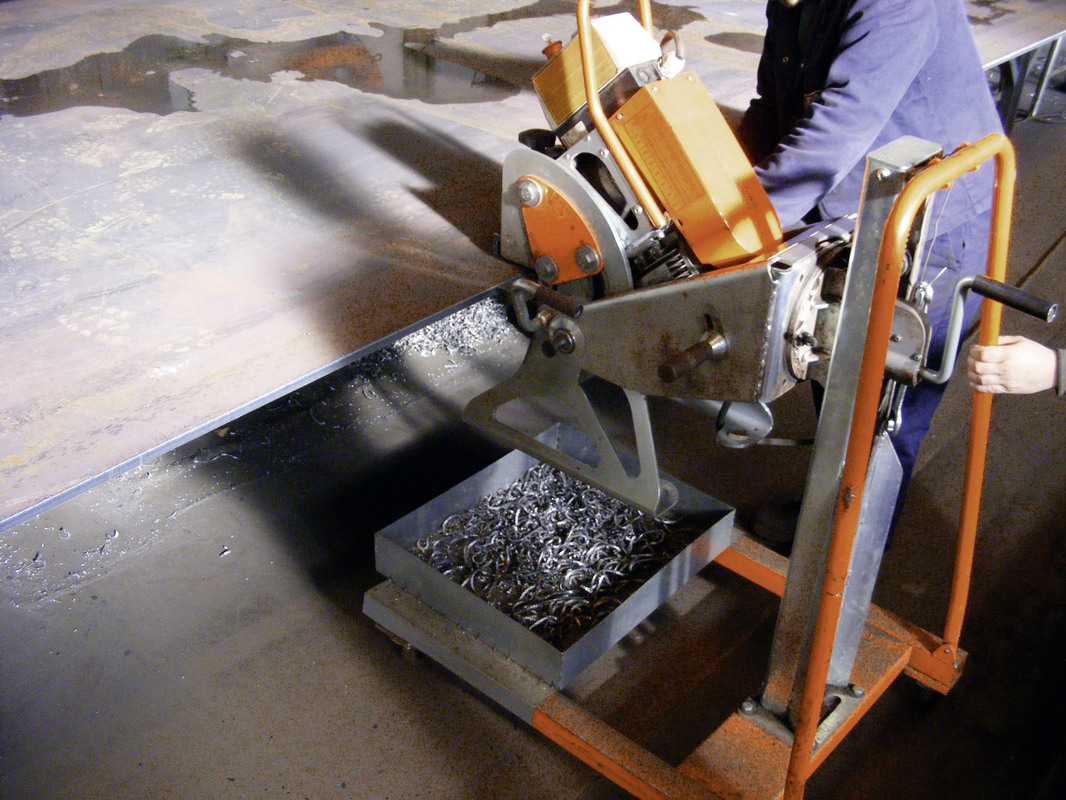

Stationär oder mit Eigenvorschub an langen Stahlplatten. Die Maschine arbeitet sich selbständig an der Werkstückkante entlang.
Für Stahl mit einer Zugfestigkeit bis zu 60kg/mm² - auch für rostfreie Stähle und Aluminium.
Bei steigender Zugfestigkeit des zu bearbeitenden Materiales ist die Fasenbreite zu reduzieren bzw. muss die endgültige „Ziel-Fasenbreite" ggf. in mehreren Arbeitsgängen erstellt werden

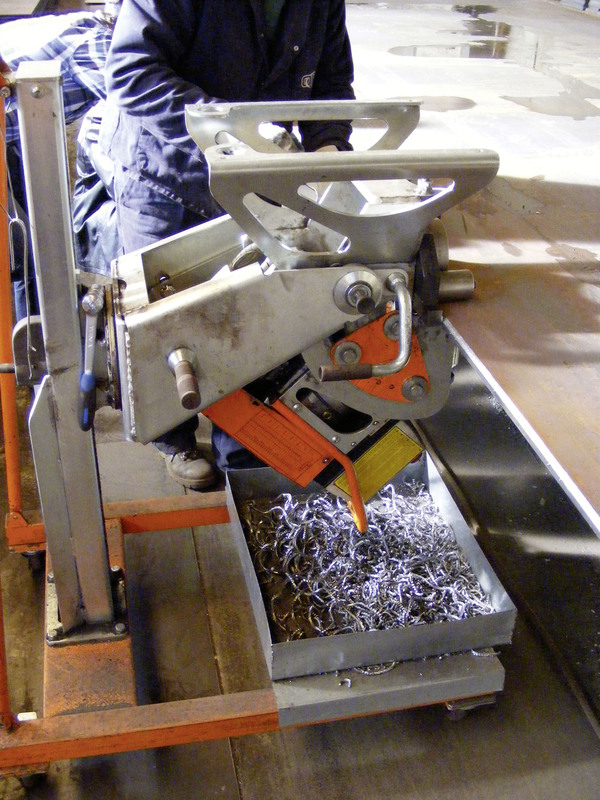

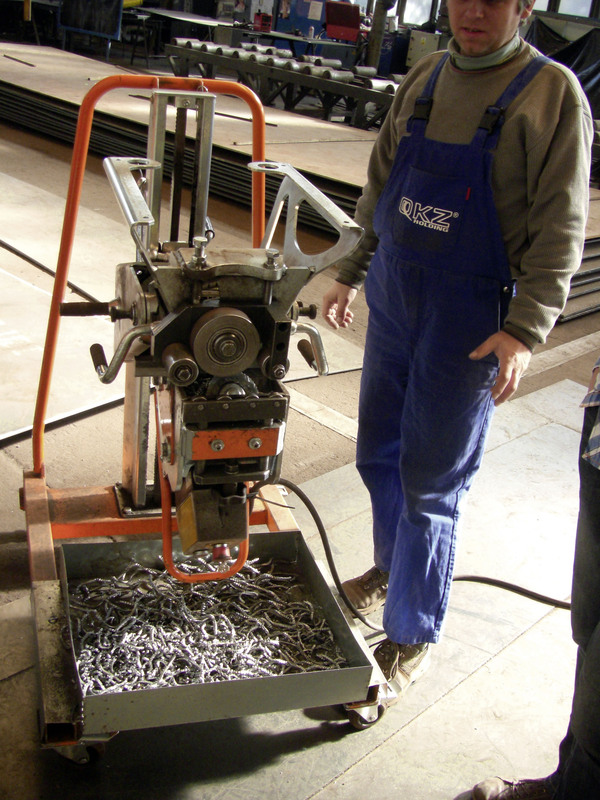

MANIPULATOR 3D

schwenkbar 180°, Unebenheiten werden durch „schwimmende" Halterung ausgeglichen.
Unterfahrbarkeit bei geringster Flurhöhe, dennoch sehr großer Höhenverstellbereich
180° schwenkbar für Ober-/ Unterfasen in zwei Durchläufen
einfacher Höhenausgleich
Handsteuerung für Maschinenbedienung beim Überkopf-Fräsen

Technische Daten:

Max. Fasenbreite: 15 mm
Vorschub: ca. 3,5 m/min.
Fasenwinkel: 15° bis 50 stufenlos
Materialstärke: min 6 mm bis max. 40 mm
Material-Mindestbreite: 70 mm
Mit Handrad auf Materialstärke schnell justierbar
Material-Mindestlänge: 150 mm
Abschermesser: nachschleifbar
Motorleistung: 400 V / 50/60 Hz/ 1.500 Watt, 2800 min-¹
Elektrik: staubgeschützt, CE-konform
Maße: L = 450 mm, B = 400 mm, H = 820 mm
Gewicht: 94 kg

Die oben genannten Angaben sind abhängig vom bearbeiteten Material und der Fasenbreite

https://www.youtube.com/watch?v=qkcroZj_dMQ

Bewertungen

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Passende Videos für den Artikel N.KO Automatische Schweißkantenfräse UZ15 RAPID mit Manipulator

Hier haben wir hilfreiche Videos für das N.KO Automatische Schweißkantenfräse UZ15 RAPID mit Manipulator hinterlegt:

Produktdetails zum Artikel N.KO Automatische Schweißkantenfräse UZ15 RAPID mit Manipulator

Produktnummer	N-1932
Lieferzeit	Auf Anfrage
Werkzeug	Abschermesser Ø 100 mm
Leistungsaufnahme	1500 W
Max. Fasenbreite	0.5 - 15 mm

Technische Daten

Zahnung:	4 ZpS // 72 Z
