ALFRA Press AP 400

Zum schnellen Ausstanzen von Rund-, Quadrat-, Rechteck- oder Sonderformen ohne Vorbohren in Schaltschranktüren, Klemmkästen, Leitungskanälen, Gehäusen, Kabelführungsplatten usw. bis in den Randbereich.

Einfacher und in Sekunden ausführbarer Werkzeugwechsel.

Beschreibung:

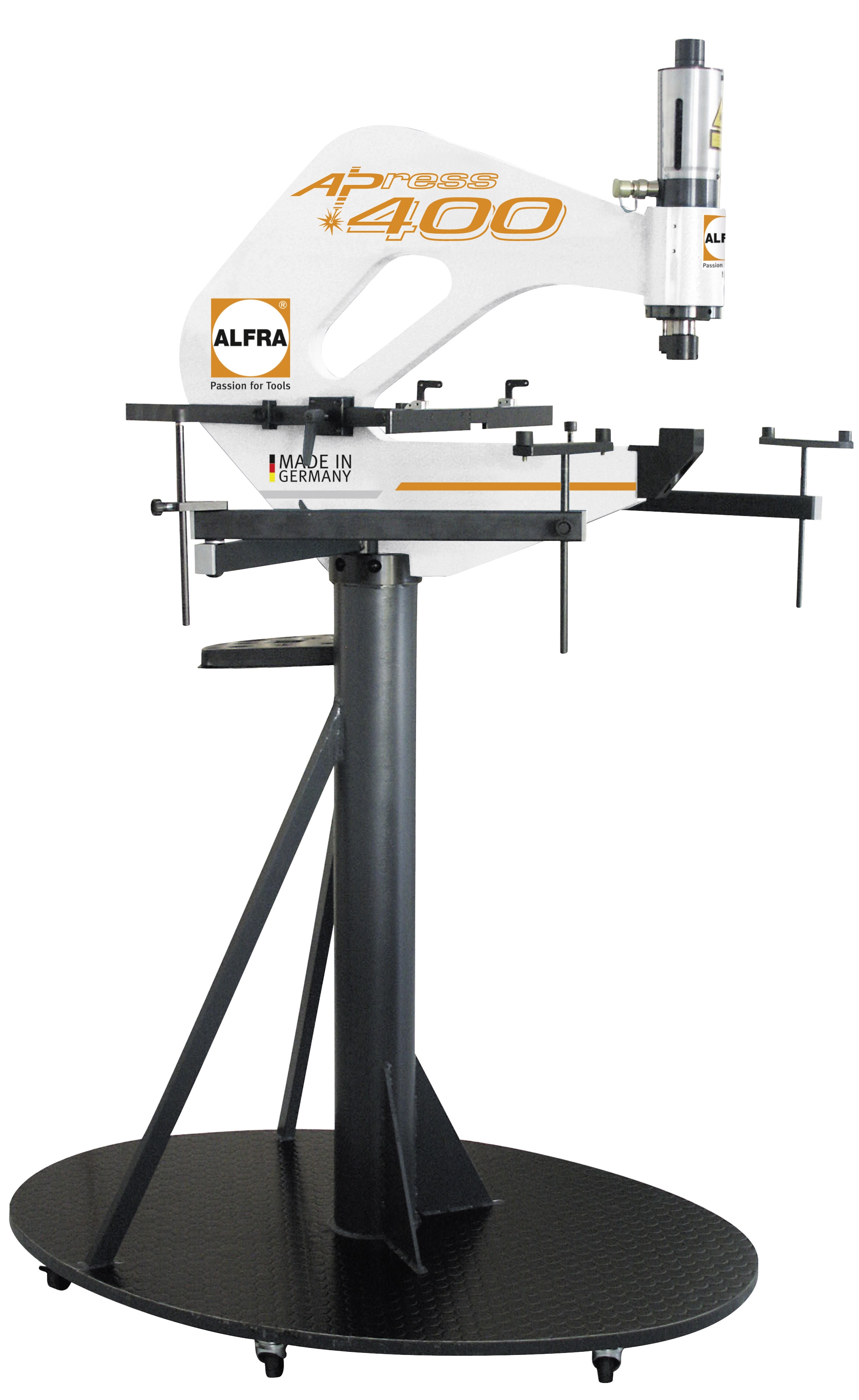

• Flexibel einsetzbar - auf fahrbarem Unterbau.
• Schneller Werkzeugwechsel hilft bei Problemstellungen mit vielen Durchbruchvarianten.
• Verschiedene Matrizenaufnahmen stehen zur Verfügung – auch für das Stanzen im extremen Randbereich.

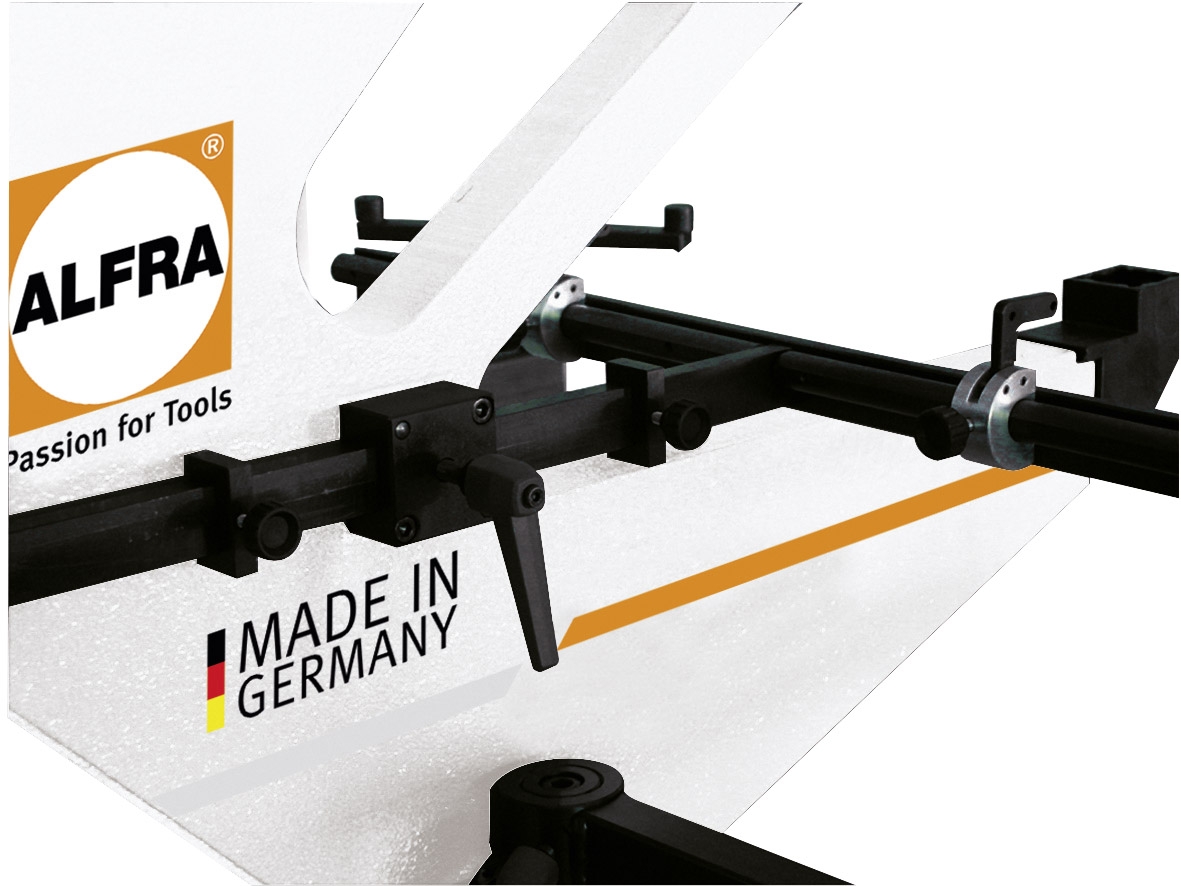

• Durch aufsetzbare Klappanschläge sind Reihenstanzungen kein Problem.

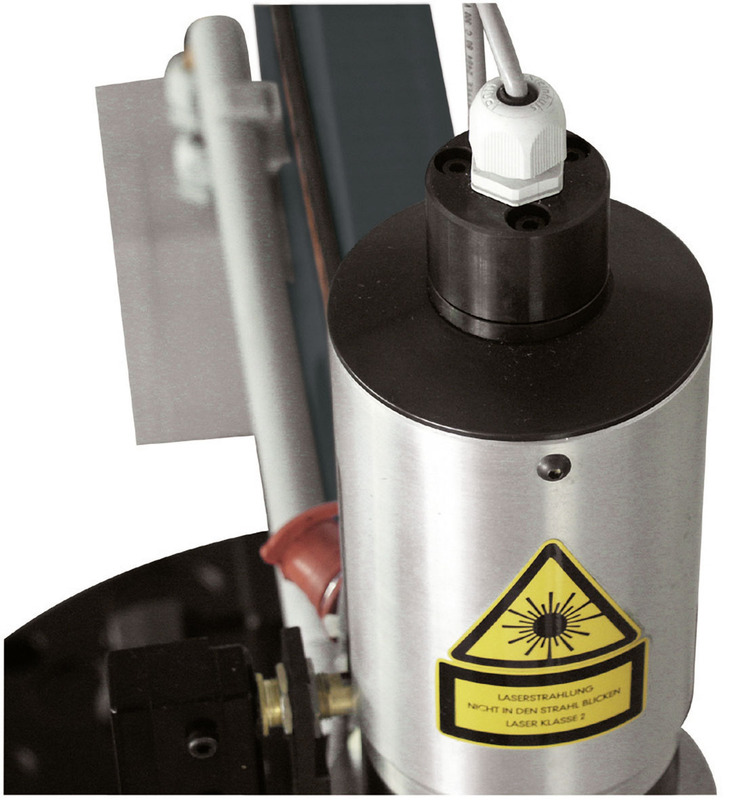

• Tipp: Laserpointer als Option verwenden – kein Anreißen, kein Vorkörnen, ein einfaches Fadenkreuz mit dem Stift reicht aus.
• Als „Einstiegs-Lösung“ reicht auch die Betätigung mittels manueller Pumpe – somit wird „Stanzen ohne Vorbohren“ preiswert möglich.

Technische Daten:

• Ausladung mit Anschlag:                                 400 mm
• Ausladung ohne Anschlag:                              430 mm
• Stanzhub:                                                         50 mm
• Stanzkraft F:                                                    46 kN bei 600 bar
• Hydraulikanschluss:                                         R 1/4“
• Gewicht:                                                           220 kg
• Platzbedarf mit Unterbau ca.:                          1.200 x 800 mm

Stanzleistung:

• Rund                                                                von Ø 3,2 - 40,5 mm
• Quadrat                                                            bis 28,0 x 28,0 mm
• Rechteck                                                          bis 22,0 x 30,0 mm
• Sonderformen bis zu einer max.
• Diagonalen von                                                40,0 mm

Materialstärken (max):

• Stahlbleche (S235)                                          2,5 mm
• Edelstahl (F = 600 N/mm²)                              2,0 mm
• Aluminium (F = 22 N/mm² )                             4,0 mm
• stanzbare Kunststoffe                                      4,0 mm

Video: https://www.youtube.com/watch?v=OlORiDjxvzw&feature=youtu.be
