ALFRA Appareil de pliage et de perçage de barres conductrices
6630 CHF* / Stück
Réf. produit : 03200SET.NG
Downloads:
03200.SET.NG__ALFRA_BA_Stromschienen_Biege_Lochstanzgeraet_DeEnFrEsIt_V6_DRUCK
Les barres conductrices mesurant 120 x 12 mm (160 x 10 mm sur demande) peuvent être facilement pliées avec un cylindre universel et des trous de Ø 6,6 à 21,5 mm ainsi que des trous oblongs peuvent être poinçonnés avec de simples poinçons.

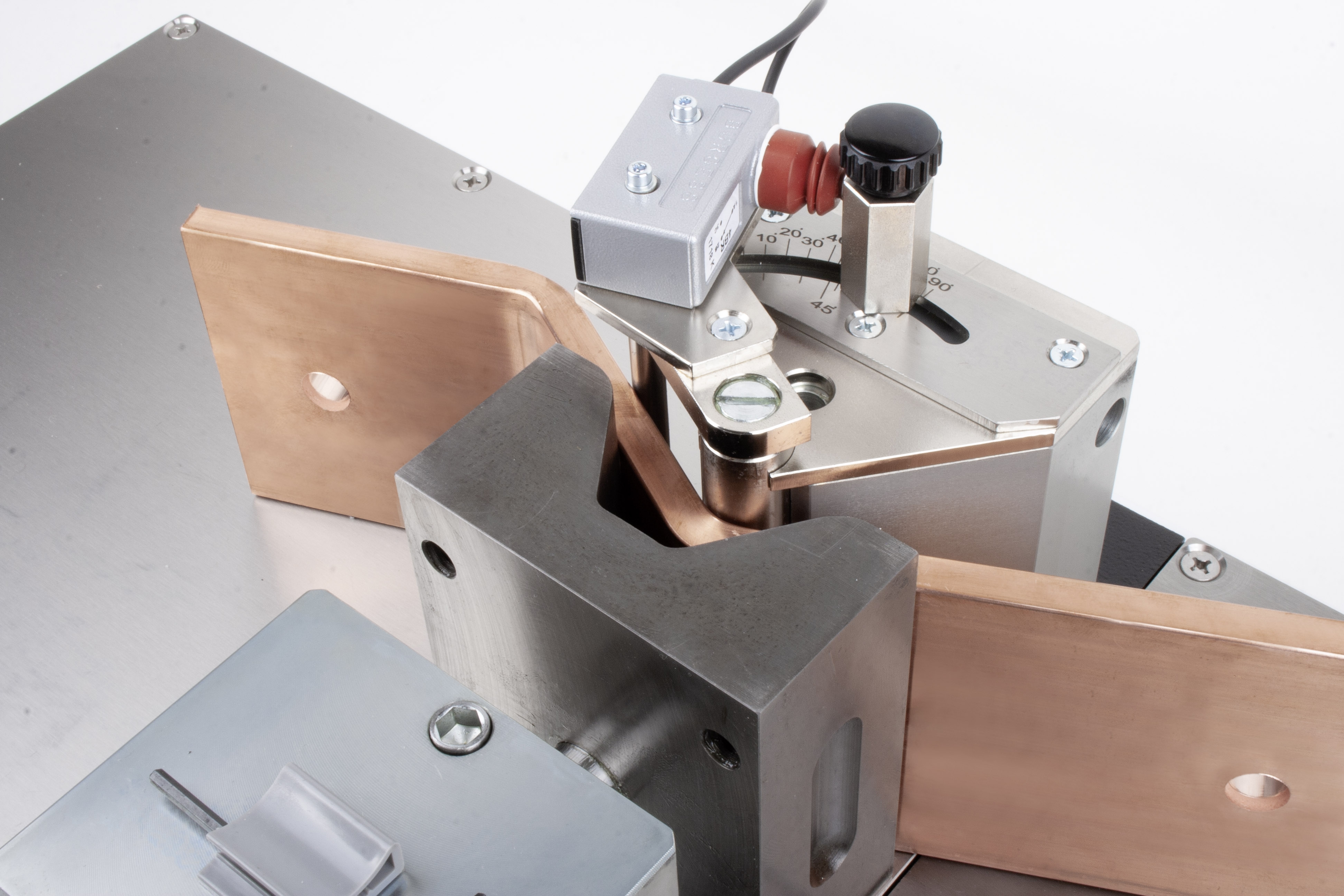

Pliage des barres conductrices
Positionnement du commutateur sur "Pliage".

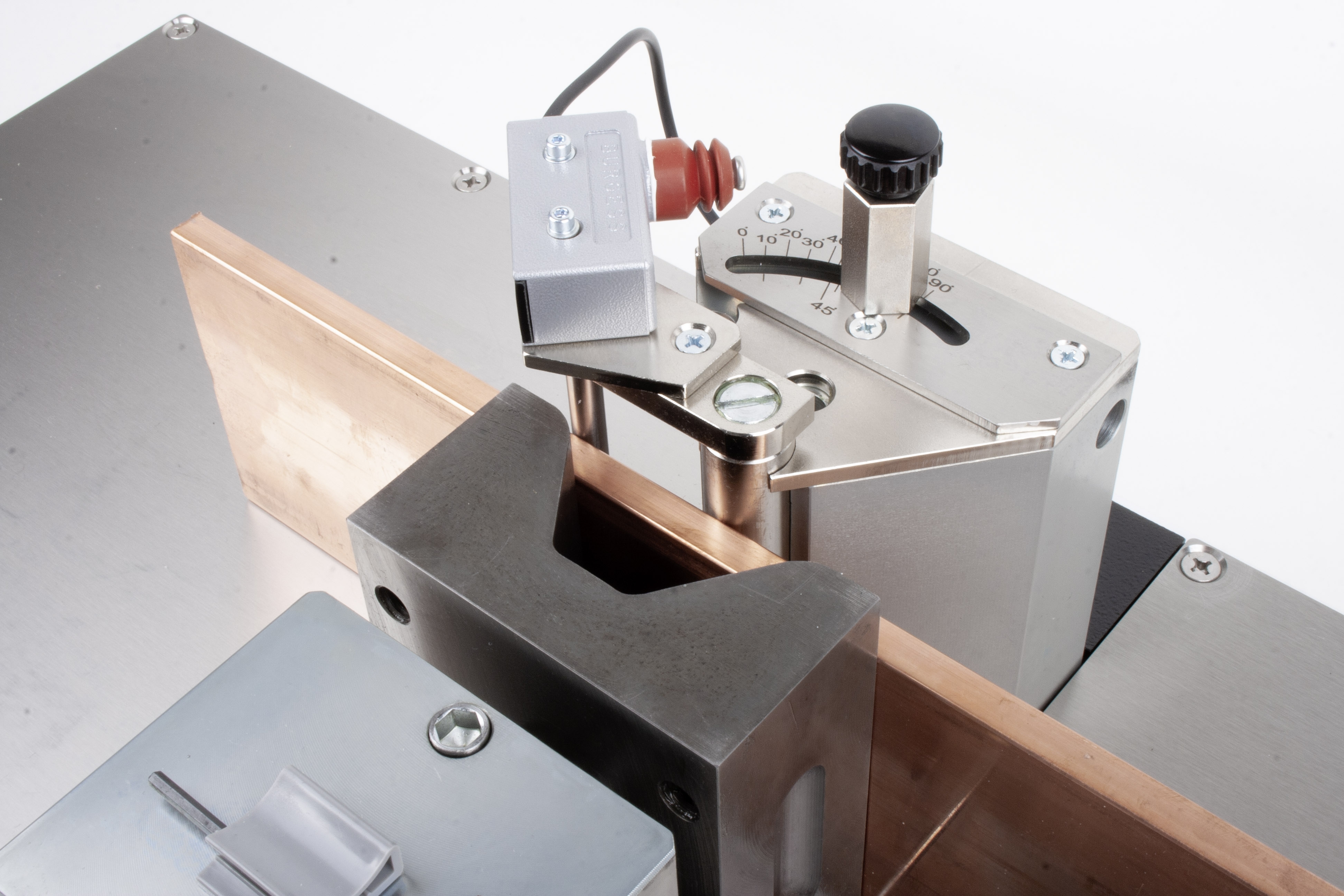

Pour le pliage, la matrice de pliage est placée dans le cylindre hydraulique et l’indicateur angulaire électrique est poussé dans la rainure de guidage arrondie du fond de matrice. Le câble de connexion est branché au moteur électrique.
L'angle souhaité est fixé sur l’échelle angulaire avec une vis de serrage. Nous recommandons, selon l’épaisseur du matériau, de régler l’angle 1 à 3° au-delà de l’angle de pliage souhaité car le cuivre se rétracte.
Le premier angle de pliage doit être contrôlé. Cet angle de pliage peut être reproduit aussi souvent que souhaité, car le processus de pliage est arrêté automatiquement par le contacteur électrique lorsque l'angle est atteint.

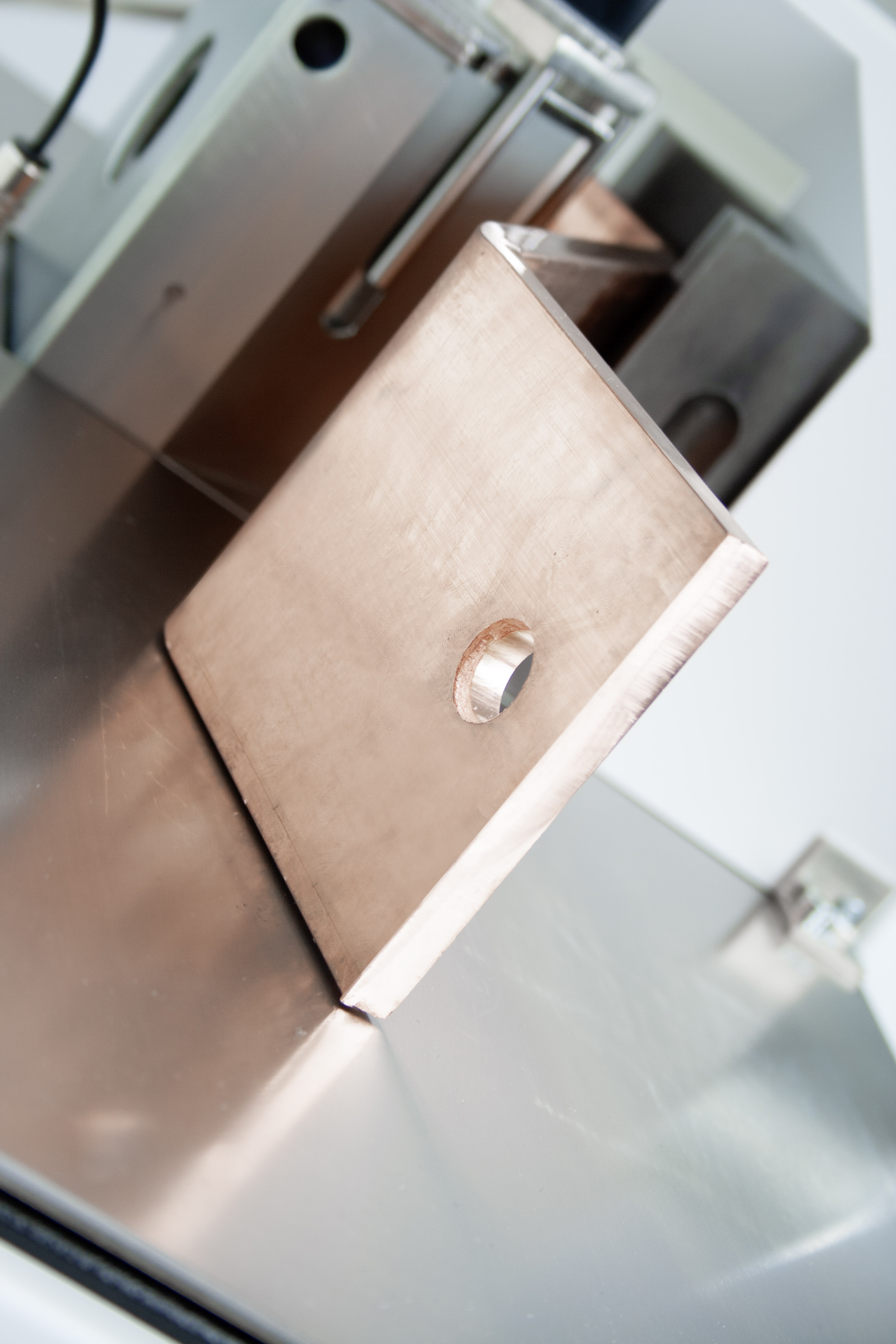

Perçage des barres conductrices
Positionnement du commutateur sur "Perçage".
Le poinçon avec le déchaussoir néoprène et la matrice correspondante sont placés dans l’alésage de fixation. Le poinçon est fixé sur le côté à l'aide d'une vis sans tête. En fonction de la largeur des barres conductrices et de l'emplacement du trou souhaité, le bloc de traitement peut être levé ou abaissé en continu avec le volant.
Un élément de mesure situé sur le volant indique la hauteur du centre trou en mm.
Nous recommandons un amorçage au pointeau de la barre conductrice avec le positionnement final de la pointe centrale du poinçon sur ce grain, ce qui permet de garantir un gabarit de trou précis.
Le déchaussoir néoprène et un capteur électrique intégré garantissent un retrait automatique du poinçon.
Données techniques:
Pliage
- Pliage Cu max.: 120 x 12 mm
- Angle de pliage jusqu'à plus de 90°
- Longueur min. du côté d’angle: 50 mm
- Pliage en U min.: 100 mm

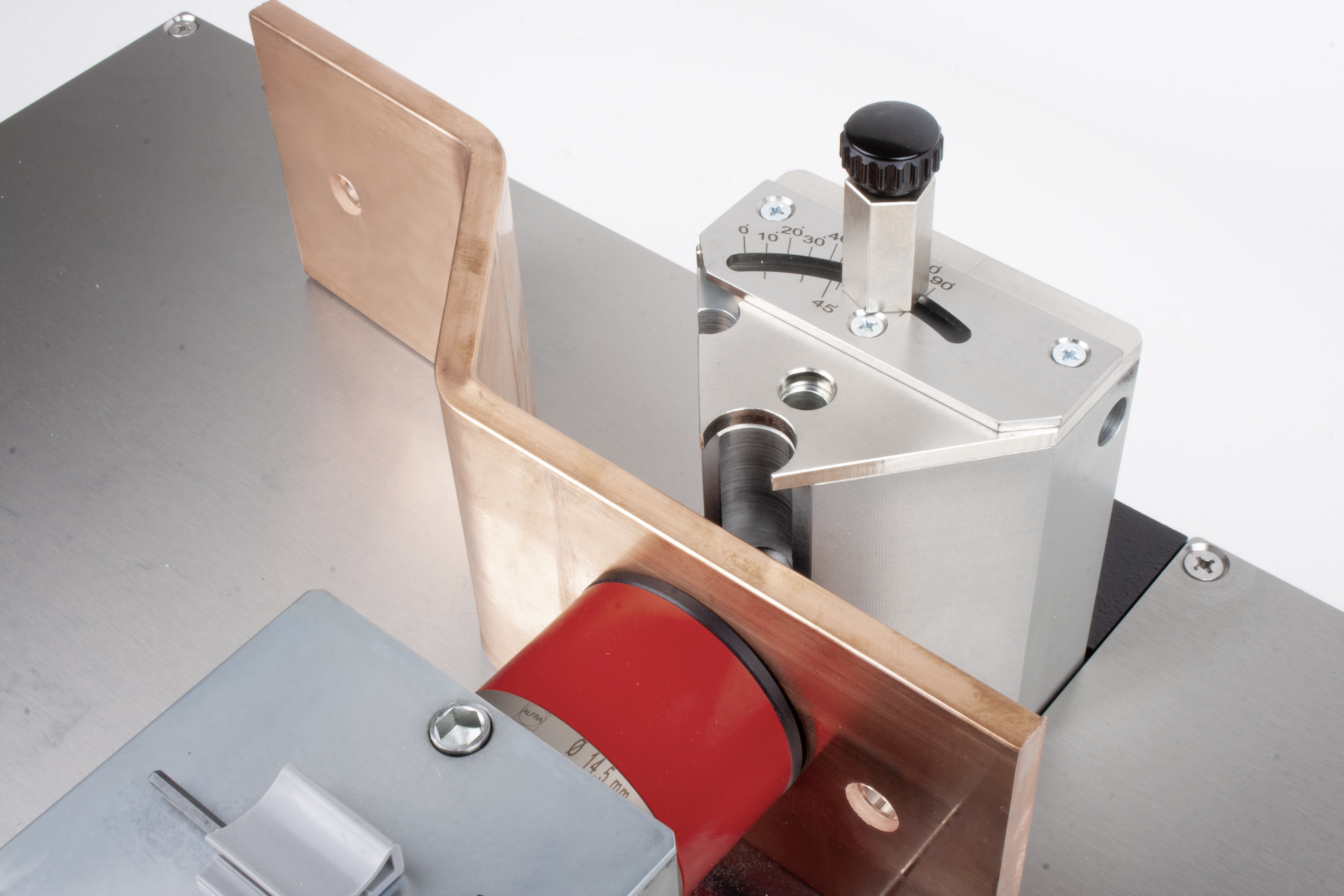

- Pliage en Z min.: 72 mm (en fonction de l’épaisseur du matériau)
Les valeurs indiquées font référence à un rail Cu de 120 x 10 mm
Poinçonnage
- Poinçonnage Cu: 6,6 - 21,5 mm
également trou longitudinal jusqu'à max. L = 21 mm - Épaisseur du matériau Cu max.: 12 mm
- Largeur du matériau jusqu'à: 110 mm au centre
- Dimensions extérieures L x l x H: 700 x 410 x 410 mm
- Poids: 60 kg
Modèle spécial pour le traitement de barres conductrices
jusqu'à 160 x 10 mm disponible sur demande.
Contenu de la livraison:
Appareil de pliage et de perçage de barres conductrices 03200SET ALFRA

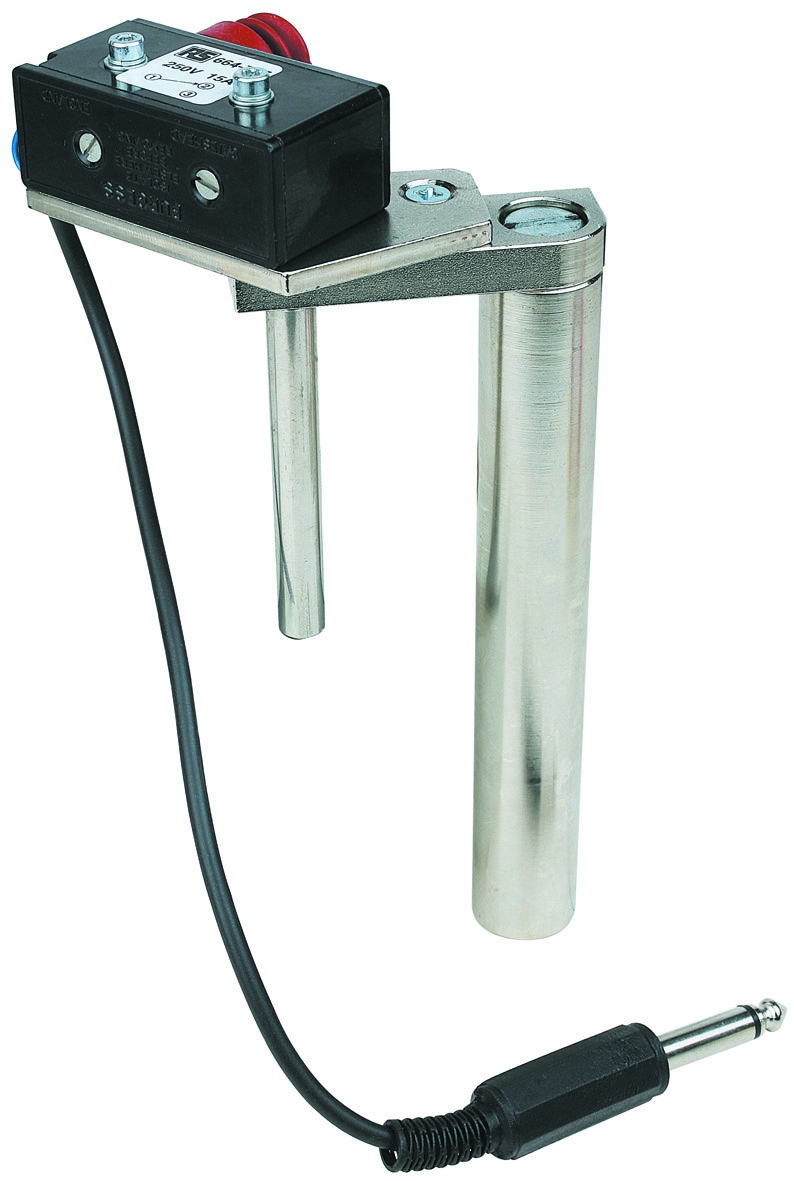

avec indicateur angulaire électrique R10,

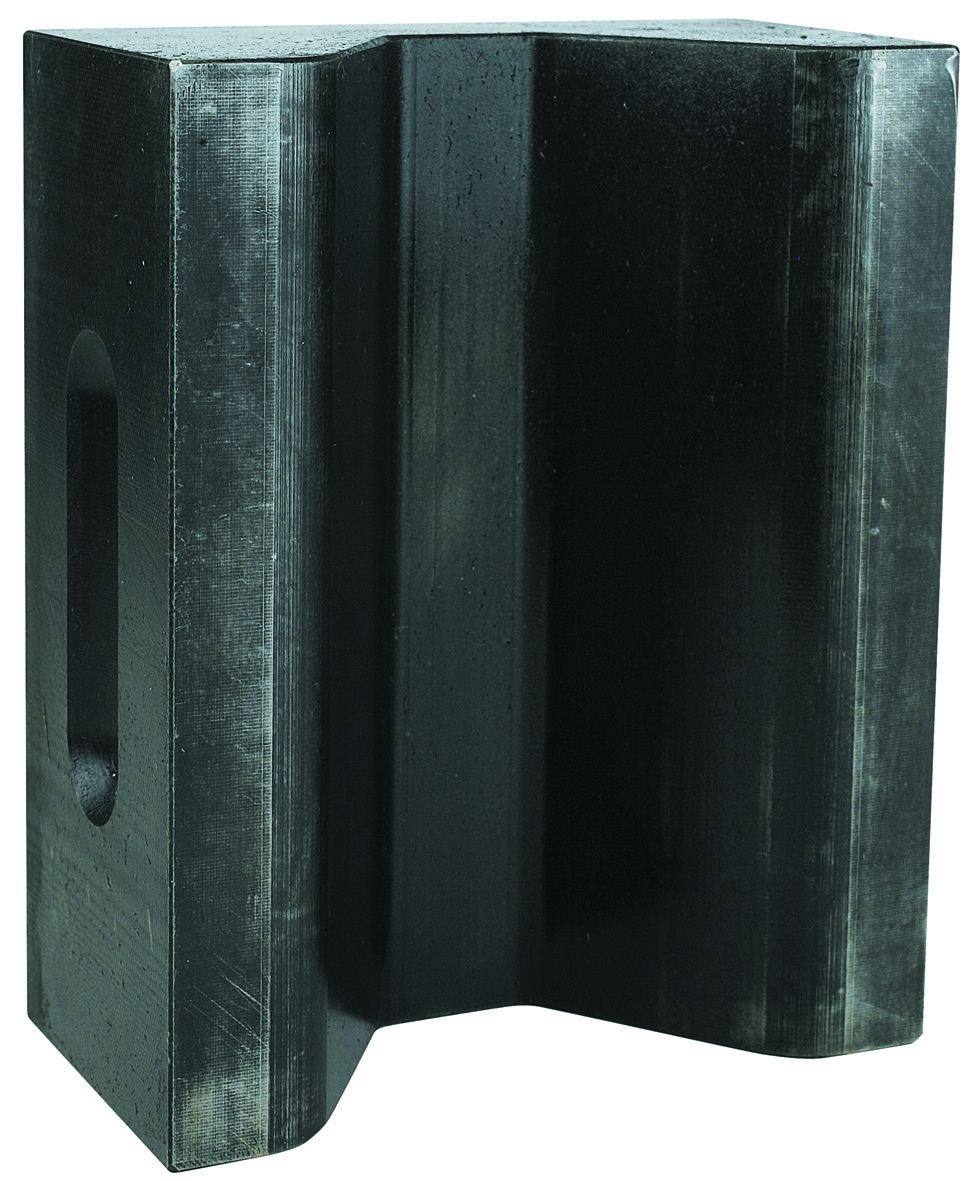

matrice de pliage R10 et butée longitudinale
Video: Stromschienenbearbeitung Alfra-Style/ Busbar machining Alfra-style - YouTube
Évaluations
Connexion
Détails du produit
| Réf. produit | 03200SET.NG |
|---|---|
| Heure de livraison | À la demande |
| Poids | 65 kg |
| Délai de livraison | 1 semaine |
Technische Daten
| Application: | Électricité |
|---|---|
| Denture: | 4 ZpS // 72 Z |
| Litres: | 1 |
